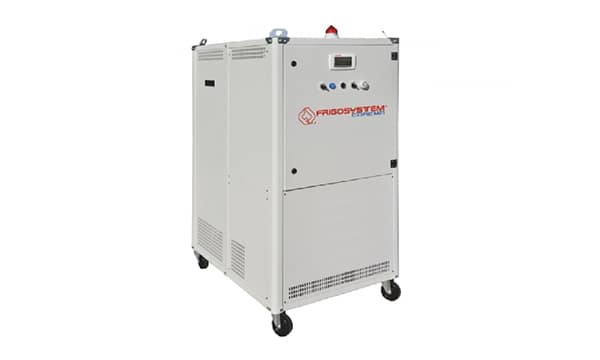

HC Termo-Soğutucular
Frigosystem HC termo-soğutucu, tek bir monoblok ünitede endüstriyel prosesler için hem soğutma prosesinin hem de termoregülasyon prosesinin entegrasyonuna izin veren parlak ve kompakt bir çözümdür. Elektronik yönetim, üzerinde 3 farklı akışkan sıcaklığının ayarlanabildiği merkezi bir mikroişlemciye sahip bir dijital kontrole emanet edilmiştir. LCD ekran, tüm çalışma ve alarm işlevlerinin sezgisel bir grafik ve metinsel sinyalizasyonunu sunar.
SOĞUTMA
Soğutma aşaması, ekolojik gaz ve uzun ömürlü hermetik kompresörlere sahip bir soğutma sistemi aracılığıyla gerçekleşir. Su yoğunlaşması, en kritik çalışma koşullarında bile oldukça etkilidir. Enerji tasarrufu, ortam sıcaklıklarının kullanılabildiği yerlerde kompresörlerin kapatılmasına olanak sağlayan freecooling fonksiyonu ile maksimize edilebilir. Soğuk su deposu ve plakalı ısı eşanjörleri paslanmaz çeliktir. Santrifüj pompalar bir baypas ile donatılmıştır. Yükleme sistemi otomatiktir ve paslanmaz çelik borulu hidrolik devre tamamen yalıtılmıştır.
ÖZELLİKLERİ
-10 ° C (14 ° F) ile + 90 ° C (194 ° F) arasında akışkan sıcaklığı yönetimine sahip aynı ünitede aşağıdaki avantajlarla birlikte iki işlev bulunur
. sıcaklık yönetiminde hassasiyet
. sıvının kullanıcıya sabit basıncı
. verimlilikte artış
. enerji tasarrufu
. bakım maliyetlerinin azaltılması
. makine tarafında genel boyutlarda azalma
ISITMA
Monoblok, -10 (14 ° F) ila 90 ° C (194 ° F) arasında programlanabilir çalışma aralığı ile standart olarak 1 veya 2 bağımsız termoregülasyonlu kullanıcıya (ancak özel versiyonlarda 3) sahip olabilir. Seri, kullanıcının ihtiyaçlarına ve uygulamasına bağlı olarak her kullanıcı için çok çeşitli özelleştirme olanakları sunar: farklı çalışma basınçlarına, farklı su akışlarına, farklı ısıtma güçlerine sahip olabilirsiniz AISI316 dirençler. ± 0,5 ° C hassasiyetli modülasyonlu vanalar aracılığıyla sıcaklık kontrolü Elektronik sistemler. HC serisi üniteleri donatan Frigosystems, dışarıya mükemmel bağlanabilirlik ve en çeşitli uygulama ihtiyaçlarına basit ve anında yanıt verirken her ikisinden de tam kontrol sağlayan programlanabilirlikleri ile karakterize edilir.
yerel olarak ve uzaktan (ayrıca yüksek performanslı FS i-LINK bağlantı modülü sayesinde). Sezgisel ve işlevsel bir operatör arayüzü, çeşitli çok işlevli tuşlarla donatılmış büyük arkadan aydınlatmalı grafik ekran ile garanti edilir.
TİPİK UYGULAMALAR
Tek bir HC ünitesi, aşağıdaki proseslerde hassas sıcaklık düzenlemesi gereksinimlerini tam olarak karşılayabilir:
ENJEKSİYON, ÜFLEME, TERMOFORM (ilk aşamada kalıp ısıtma, ardından soğutma ve tek bir HC ünitesi ile sabit termoregülasyon, çift kalıp durumunda bile alan).
EKSTRÜZYON (ilk aşamada silindir ısıtma, ardından soğutma ve tek bir HC ünitesi ile sabit termoregülasyon).
LAMİNASYON VE DÖNÜŞTÜRME (merdanelerin ilk ısıtılması, müteakip soğutma ve tek bir HC ünitesi ile sabit termoregülasyon)

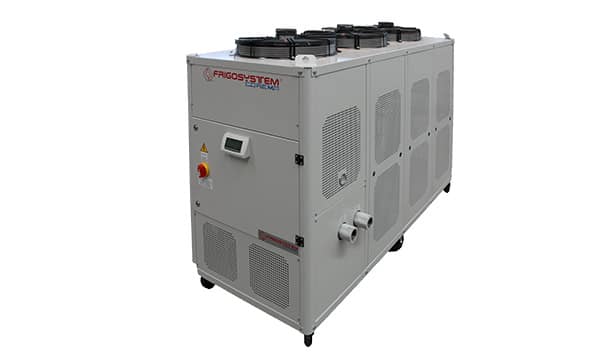

HCA Hava Soğutmalı Termo Soğutucular
Hava soğutmalı termo buzdolapları
Farklı sıcaklıklara sahip birden çok kullanıcı için hem soğutmayı hem de termoregülasyonu birleştiren monoblok çözüm.
Hava soğutmalı HCA versiyonu, aynı zamanda su yoğuşma kaynaklarından bağımsız olarak kullanım ve kurulum esnekliğine sahiptir.
Makine, müşterinin ihtiyaçlarına ve uygulamaya göre yapılandırılır.
- Hızlı erişim ve bakım için çıkarılabilir panel
- Paslanmaz çelik akümülasyon tankı
- Geniş yüzeyli hava yoğunlaştırıcı
- En iyi markaların Hermetik buzdolabı kompresörü
- Komutlar, sıcaklık düzenleme ve alarmlar için dijital mikroişlemci denetleyici
- Tüm fonksiyonların sezgisel grafik ve metinsel gösterimi ile LCD ekran
- Üç yollu modülasyon vanası tarafından yönetilen termoregülasyon
- Isıtma dirençleri
- Santrifüj pompalar

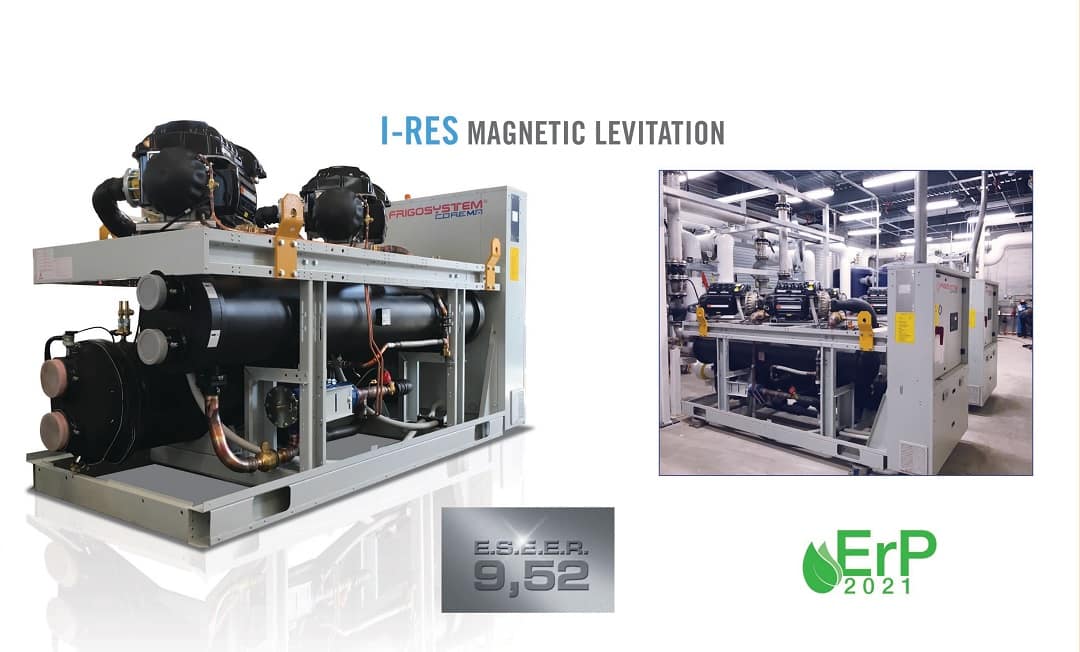

I-RES Turbocor
I-RES Turbocor Teknolojisi En son teknoloji olan I-RES serisi soğutucular, manyetik kaldırma yağsız santrifüj kompresörlerle çalışır. R134a gazlı Turbocor kompresörü son derece yenilikçidir: manyetik kaldırma yatakları ve dijital kontrol, daha önce hiç ulaşılmamış kısmi yüklerde verimlilik değerlerine ulaşmayı mümkün kılar. Hem hava soğutmalı (4700 kW’a kadar) hem de su soğutmalı (4700 kW’a kadar) versiyonlar mevcuttur. Dış mekana kuruluma uygun üniteler, oldukça kompakt ve sessiz olmaları ile öne çıkıyor. I-RES üniteleri benzersiz verimlere ve tasarruflara izin verir: elde edilen ESEER değerleri geleneksel serilerden% 60 daha yüksektir. Bu soğutucular esnek ve güvenilirdir,

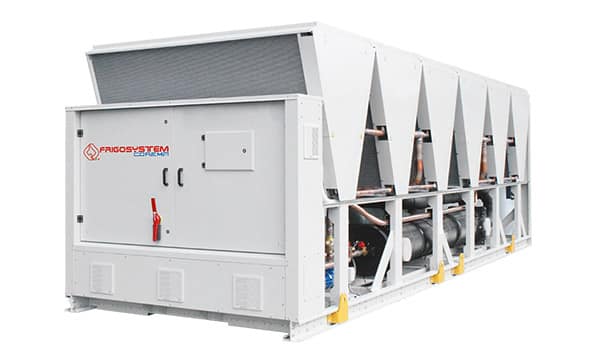

i-RHD
360 ° SÜRDÜRÜLEBİLİRLİK

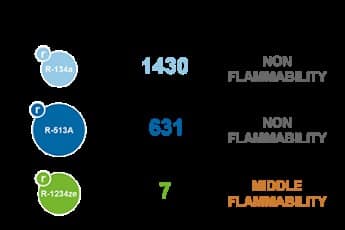

R513a gazı, eko-sürdürülebilir bir gelecek için azaltılmış çevresel etkiyle düşük GWP’ye (Küresel Isınma Potansiyeli) sahiptir.

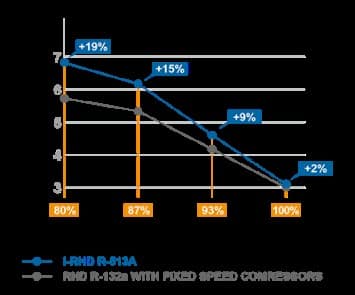

TAM İNVERTÖR TEKNOLOJİSİ YÜKSEK ENERJİ VERİMLİLİĞİ
Endüstriyel faaliyetler normalde yıl boyunca yüksek iş yükü ile karakterize edilir. Bu uygulamalarda bile, sabit hızlı kompresörlerle donatılmış soğutuculara kıyasla, i-RHD önemli verimlilik iyileştirmeleri sunar. İnverter teknolojisi, mekanik ve elektriksel gerilimi sınırlayan, başlangıçta düşük bir başlangıç akımı içerir. Başlangıç aşamasında bile elektrik absorpsiyonu nominal değerleri aşmaz.
TAM İNVERTER TEKNOLOJİSİ
DAHA YÜKSEK ENERJİ VERİMLİLİĞİ DÜŞÜK HIZ DÜŞÜK GÜRÜLTÜ

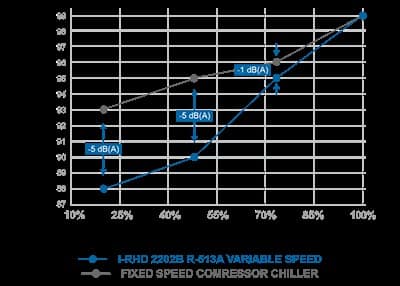

Kısmi yüklerde ünite, sabit hızlı kompresörlerle donatılmış karşılık gelen üniteden çok daha sessizdir. Yılın büyük bölümünde kısmi yüklerin olduğu uygulamalarda, I-RHD – 5 dB (A) ‘ya kadar son derece düşük gürültü sağlar.
i-RHD, invertör altında kompresör ve R513a soğutucu gazına sahip yeni chiller serisidir: Frigosystem’in sürdürülebilirliğe yönelik özenli yaklaşımının bir sonucudur. Pazar taleplerine ve yeni uygulamalara ayak uydurmak için, daha yaygın olan R134A veya HFO R1234ze dahil olmak üzere başka soğutucu akışkan türleri de mevcuttur. I-RHD soğutucular, proses soğutma faaliyetlerinizi oldukça verimli ve güvenilir hale getirmek için tasarlanmıştır. Tüm çalışma koşullarında en iyi performansı garanti etmek için geliştirilen I-RHD chiller, hem kompresörlerde hem de fanlarda yenilikçi bir değişken hızlı sistem kullanır. Yenilikçi bileşenlerin kullanılması, Frigosystem’in verimliliği artırmasına izin verir, bu yenilik ile SEPR HT’nin 6,10’a kadar değerlerine ulaşılır.

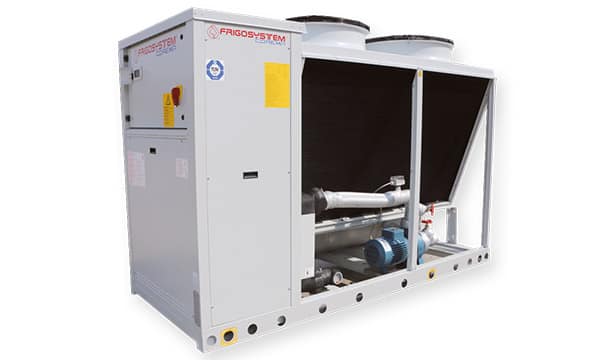

i-RPE
i-RPE, hem sabit hem de değişken hızlı motorlarla donatılmış, R410a gazı kullanan tek devreli, kaydırma tipi kompresörlü yeni FRIGOSYSTEM soğutma grubudur. Sabit hızlı kompresörlü soğutucularla karşılaştırıldığında, i-RPE soğutucu, invertör teknolojisinin mümkün kıldığı daha iyi termoregülasyon sayesinde farklı yük koşullarına daha iyi uyum sağlayarak kısmi yüklerde daha iyi verimliliği garanti eder. Bu yenilik, verimliliği artırmayı mümkün kılar. Bu yenilik ile SEPR HT değerlerinin 5,40’a ulaşması sağlanmıştır. İ-RPE soğutma gruplarının ayırt edici özellikleri, en yüksek işletim güvenilirliği, olağanüstü enerji verimliliği ve kurulum kolaylığıdır.

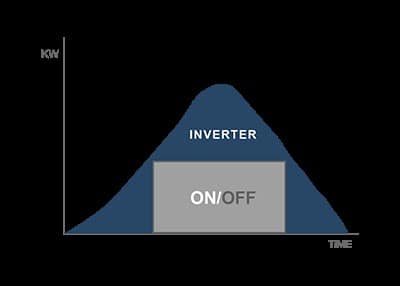

İiNVERTERİN FELSEFESİ
- Sürekli güç modülasyonu.
- Sürecin gerçek ihtiyaçlarına dayalı enerji tüketimi
- Herhangi bir yük koşulunda maksimum verimlilik.
- Besleme suyu sıcaklığında yüksek stabilite.
• Kompresördeki yağ seviyesinin optimum yönetimi.

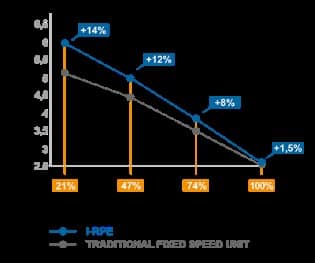

KARŞILAŞTIRMASIZ VERİMLİLİK
Endüstriyel proses uygulamalarında, soğutucu normalde yalnızca sınırlı sayıda saat için maksimum güçte çalışır ve çoğu zaman kısmi yüklerde çalışır.
Bu, FRIGOSYSTEM i-RPE inverter teknolojisine sahip chiller’in daha yüksek verimliliğinin ortaya çıktığı tipik durumdur.
UYGULAMA ESNEKLİĞİ
Yapılandırmaların ve aksesuarların geniş kullanılabilirliği, i-RPE’nin herhangi bir endüstriyel sürece yüksek düzeyde uyarlanabilmesini sağlar.
MİKRO KANAL YOĞUŞMALI BATARYALAR
“V” şeklinde düzenlenmiş mikro kanallı alüminyum bobinler şunları sağlar:
- Bakır-alüminyum serpantinlere kıyasla soğutucu akışkan yükünde azalma.
- Soğutucunun ağırlığının muhafazası.
- İsteğe bağlı: özellikle agresif denizcilik ve / veya endüstriyel ortamlar için e-kaplama.
FANLAR
Aşağıdakiler için standart hız ayarlı aksiyal fanlar:
- Hava akışı yönetiminde hassasiyet, azaltılmış enerji tüketimi ve kısmi yüklerde düşük gürültü seviyeleri
- Daha uzun çalışma aralıkları için yoğuşma kontrolü -% 8’e kadar – mevsimsel verimliliği iyileştirmek için EC fanlar istek üzerine mevcuttur:
- Hava akışının sürekli düzenlenmesi
• Kısmi yüklerde azaltılmış tüketim ve artan verimlilik

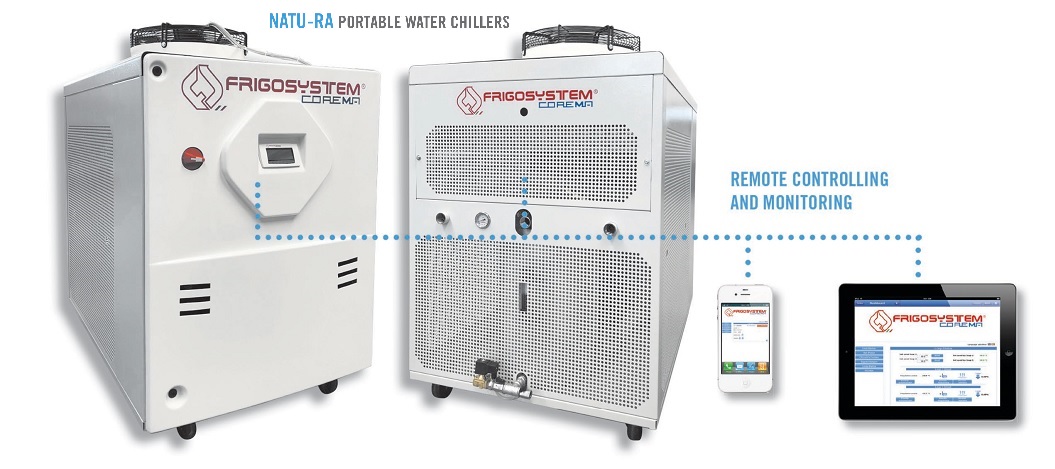

Natu-RA
Natu-RA serisi, en küçük güçlerden başlayarak güvenilirlik, hassasiyet ve verimlilik sunar. Yeni nesil kondenser, R-410A soğutucu akışkan ve gelişmiş bir mikroişlemci ile birlikte, yeni Avrupa yönetmeliklerine uygun olarak SEPR performanslarını garanti eder.
Ana özellikler:
– Ekolojik soğutucu R-410A
– Paslanmaz çelik tanklı ve yüksek başlı pompalı entegre hidronik grubu
– Isı yalıtımlı hidrolik devre
– Otomatik doldurma – Büyük boyutlu
kondansatör
– İç ve dış mekan kurulum imkanı
– Ortamda çalışma 45 ° C’de
– Kolay erişim ve bakım için çıkarılabilir paneller
– Komutlar, sıcaklık düzenleme ve alarmlar için dijital mikroişlemci kontrolü ile tamamlanmış elektrik gücü ve kontrol paneli
– Tüm işlevlerin sezgisel grafik ve metinsel sinyalizasyonuna sahip LCD ekran
– Arayüz imkanı ve gelişmiş i-Link FS sistemi ile denetim

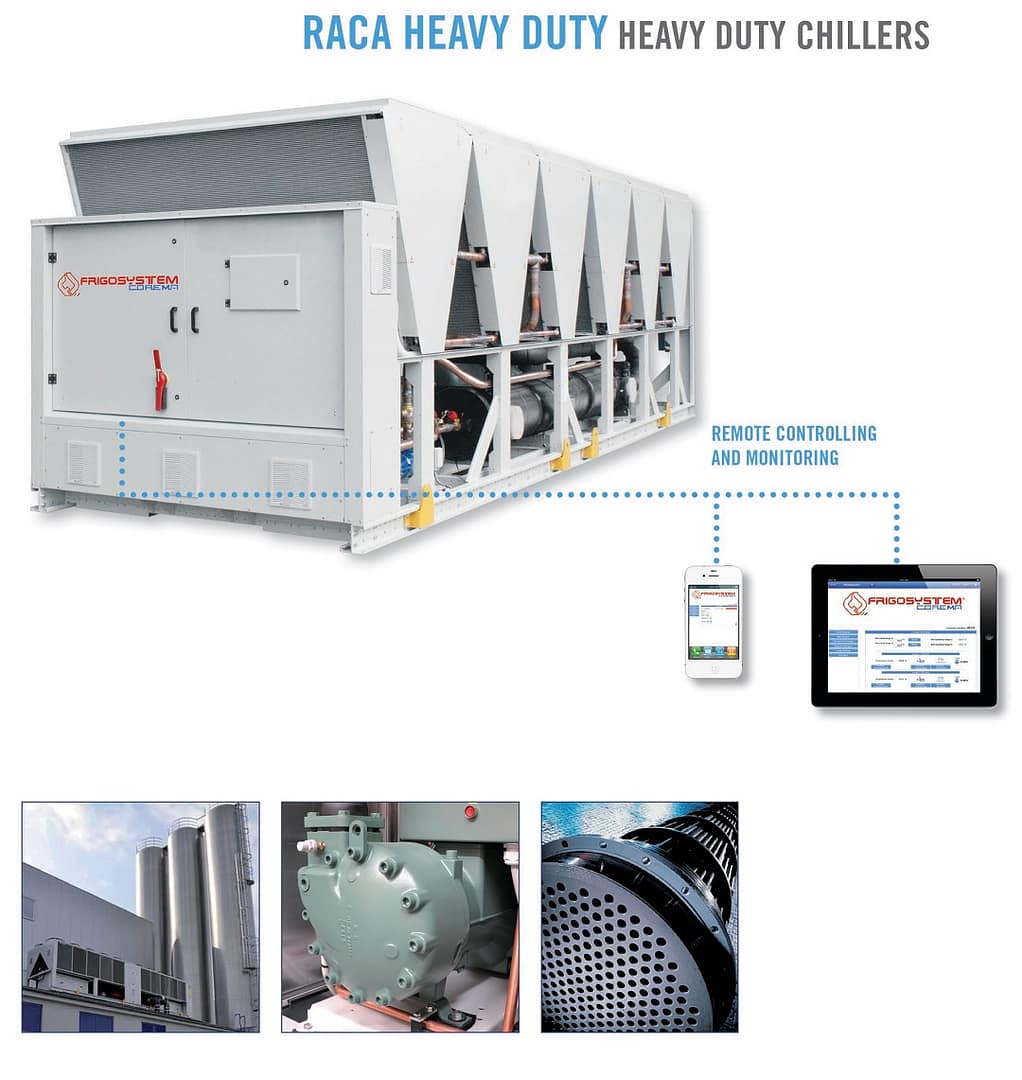

RACA HEAVY DUTY
Ağır hizmet uygulamaları için büyük soğutucular
En çevre dostu R134a soğutucu gazlı yüksek verimli RHD üniteleri, her türlü soğutma uygulaması ihtiyacını tam olarak karşılayacak şekilde tasarlanmıştır. Yarı hermetik vidalı kompresörlerin ve özel yapı tasarımının mükemmel kombinasyonu, bu ünitelerin kritik iklim koşullarında çalışmasını sağlar. RHD birimleri piyasadaki en sağlam ve güvenilirler arasında öne çıkıyor. RHD serisi, kurulum işini en aza indirecek şekilde tasarlanmıştır ve aynı zamanda eksiksiz bir sürüm / konfigürasyon / aksesuar yelpazesinin mevcudiyeti sayesinde aslında bir tak ve çalıştır birimidir.
2300kW’a (650 Ton) kadar güç boyutları:
- Yarı hermetik vidalı kompresörlü, eksenel fanlı, geniş yüzeyli kondansatörlü hava soğutmalı versiyon
Yarı hermetik vidalı kompresörlü ve kabuk ve borulu kondansatörlü su soğutmalı versiyon
Tüm üniteler, çok çeşitli sistem gereksinimlerine göre yapılan harici pompa grupları ile birleştirilebilir.
Diğer versiyonlar mevcuttur:
| Mevcut konfigürasyonlar:
|
Ana aksesuarlar:
- Ünitenin uzaktan kumandası için ekran
- RS485 ModBus / ECHELON / BACNET / BACNET OVER-IP seri arayüz protokolleri
…. ve ÜCRETSİZ SOĞUTMA seçeneği ile daha fazla enerji tasarrufu!
Maksimum verimlilik, ENTEGRE SERBEST SOĞUTMA seçeneği ile donatılmış RHD ünitelerini seçme olasılığından gelir; Bu seçim, ortam havasının soğuk kaynağından yararlanmayı mümkün kılar, ikincisi sistemden dönen proses sıvısınınkinden daha düşük sıcaklıklara sahiptir, böylece kompresörlerin otomatik olarak durdurulmasını sağlayarak % 90’a varan enerji tasarrufu sağlar.

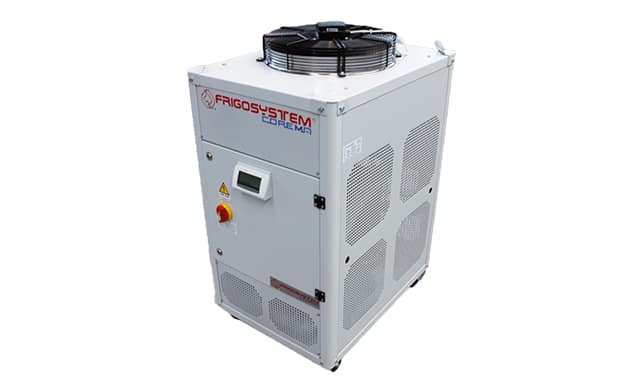

RACA OIL Yağ soğutucular
RACA OIL, işleme için yağı sıcaklıkta tutmanın gerekli olduğu takım tezgahı sektörlerinde (delme makineleri, pres taşlama, kalıplar) kullanılan kesme sıvıları ve emülsiyonlarına adanmış soğutma sistemleridir. Su tüketimi olmadan hava soğutmalı, küçük / orta güçlü soğutuculardır. + 50 ° C’de 1,5 ° E nominal viskoziteye sahip kendinden emişli dişli pompalı makineler. 2 ila 52 kW arası soğutma kapasitesi. +20 ile + 35 ° C arasında ayarlanabilen kesme sıvısı sıcaklığı
ÖZELLİKLER
. Yeterince havalandırılan bir odada iç mekan kurulumu.
. Su kullanmadan hava yoğunlaşması.
. Bakır borular ve alüminyum kanatlarla oluşturulmuş geniş yüzeyli hava yoğunlaştırıcı batarya.
. Düşük gürültülü eksenel fan
. Kuru genleşme evaporatörü, termostatik valf ile tamamlanmış gaz yağı.
. Hermetik kompresör, R407c ekolojik soğutucu gaz.
. YAĞ ön ısıtma direnci
. Komutlar, sıcaklık düzenlemesi ve güvenlik alarmları için dijital mikroişlemci kontrolörü.
. Hareketi kolaylaştırmak için döner tekerlekler.
. CE standartlarına göre üretilmiştir.
RACA-BT
-30 Dereceye Kadar Çalışan Soğutucular
Donmayan çözümleri -30 ° C’ye kadar soğutmak için düşük sıcaklıklı soğutucular Monoblok üniteler, sıcaklık kontrolü ve doğru çalışma için gerekli tüm ekipmanlarla tamamlanmıştır. RACA-BT soğutucularının en yaygın uygulamaları, plastik malzeme dönüştürme endüstrilerinde ve özellikle metalleştirme bobinini hızlı bir şekilde soğutmak için metalleştirme işlemlerinde (plastik film ve alüminyum bağlantı) bulunur; Sabun kalıplarının üretimine uygun makinelerin kalıplarının soğutulmasının gerekli olduğu deterjan ve sabun üreten endüstrilerde de bulunurlar. Düşük sıcaklık, ürüne daha iyi marka tanımı ve daha yüksek parlaklık verir. Diğer uygulama durumları kimya / ilaç endüstrilerinden ve kontakt lens üretiminden gelmektedir. RACA / BT, su tüketimi olmadan hava soğutmalı veya su soğutmalı, küçük / orta güçlü soğutma sistemleridir. Akışkan sıcaklığı +5 ile -30 ° C arasında ayarlanabilir. Tüm BT serisi soğutucular, tümü maksimum güvenilirlik ve kalitede bir ürün sağlamak için tüm proje koşullarında gerçek termal yük ile en az 10 saat test altında test edilir.
ÖZELLİKLERİ
- Çıkarılabilir çelik profil çerçeve
- Kesilmiş ve katlanmış çelik sacdan dış paneller, fırın boyaları ile boyanmış
- IP44 elektrik panosu
- Biriktirme tankı seviye göstergesi
- Kullanım tesisine bağlantı için dişli bağlantılar
- Hareketlerin manevrasını kolaylaştırmak için döner tekerlekler üzerine monte edilmiş komple kontrol ünitesi
- Bakır borular ve alüminyum kanatlarla inşa edilmiş, motor fanlarıyla birlikte geniş yüzeyli yerleşik hava kondansatörü
- Kuru genleşme evaporatörü su soğutucusu
- En iyi markaların hava geçirmez buzdolabı motor kompresörü
- Paslanmaz çelikten soğutulmuş su depolama tankı
- Soğutulmuş suyun kullanıma ve kullanımdan sirkülasyonu için baypas ile komple santrifüj pompa
- Su çıkışına yerleştirilmiş antifriz probu
- Komutlar, sıcaklık düzenleme ve güvenlik alarmları için dijital mikroişlemci kontrolörü
- Soğutma devresini anormal çalışma basınçlarından korumak için yüksek ve alçak basınç diferansiyel basınç anahtarı

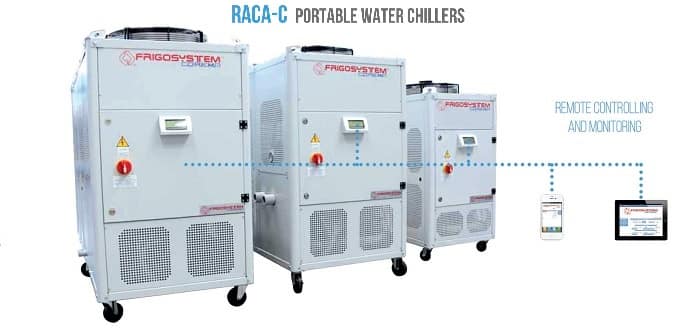

RACA-C Kompakt Soğutucular
RACA-C serisi soğutucular, Scroll kompresörler ve bakım gerektirmeyen daldırma tipi evaporatör ile donatılmış kompakt iç ünitelerdir. Su veya su karışımları ve antifriz sıvıları gibi soğutma sıvıları için uygundurlar. Mevcut çok çeşitli versiyonlar ve basınç veya atmosferik basınç altındaki hidrolik devrelerde çok yönlülük sayesinde, RACA-C çeşitli performanslara sahip uygulamalar için ilginç ve sürekli çalışmaya uygun bir makinedir. Antifriz riskine karşı patentli tank ve buharlaştırıcı, yükteki ani değişikliklerde bile sabit su sıcaklıklarını garanti eder.
ÖZELLİKLERİ
Hızlı erişim ve bakım için çıkarılabilir paneller
Paslanmaz çelik biriktirme tankı
Isı yalıtımlı hidrolik devre
Görsel gösterge ve minimum seviye anahtarı
Kullanım sistemine kolay bağlantı için dişli bağlantılar Daha kolay
kullanım ve hareket için döner tekerlekler
Büyük yüzey hava kondansatörü
Evaporatör
En iyi markaların daldırılmış tasarımlı ve patentli Hermetik kaydırmalı soğutucu kompresörü
Baypas ve basınç göstergeli santrifüj pompa
Komutlar, sıcaklık düzenleme ve alarmlar için dijital mikroişlemci kontrolü ile tamamlanmış elektrik gücü ve kontrol paneli
Tüm fonksiyonların sezgisel grafik ve metinsel sinyalizasyonuna sahip LCD ekran
RS485 seri arayüz protokolü

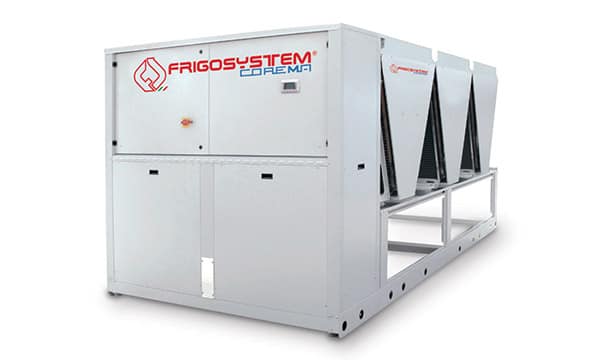

RPE Yüksek Verimli Soğutucular
R410A soğutucu gazlı RACA PLUS ENERGY üniteleri, her türlü soğutma uygulaması ihtiyacını tam olarak karşılayacak şekilde tasarlanmıştır.
Frigosystem, RPE ünitelerini kısmi yüklerde yüksek verimliliği garanti etmek amacıyla tasarlamıştır.
Elde edilen sonuç, R407c soğutucu gazla yapılan soğutucularla karşılaştırıldığında, kullanılan mevsimsel elektrikte ortalama% 35’lik bir ESEER enerji tasarrufu endeksidir.
RPE serisi, kurulum işini en aza indirecek şekilde tasarlanmıştır ve gerçekte tak ve çalıştır tipi bir birimdir, ayrıca aşağıdakiler gibi eksiksiz bir versiyon / konfigürasyon / aksesuar yelpazesinin mevcudiyeti sayesinde:
Temel versiyonlar:
• Scroll kompresörler, eksenel fanlar ve mikro kanallı
kondansatörler ile hava soğutmalı • Scroll kompresör ve plaka kondansatör ile su soğutmalı
Mevcut diğer versiyonlar:
• sıcak iklimler için
• entegre serbest soğutmalı
• kanallı santrifüj fanlı
• ısı pompalı
Mevcut konfigürasyonlar:
• Hidronik üniteler modele bağlı olarak aşağıdaki konfigürasyonlarda mevcuttur:
FT = tank ve pompasız
FT1P = 1 pompa,
tanksız FT2P = 2 pompa (1 yedek) , tanksız
1P = 1 pompa, tank
2P = 2 pompa (1 yedek), tanklı
• Akustik emisyon azaltma sistemi (RN = susturulmuş, EN = ekstra susturulmuş)
• Kısmi veya toplam termal enerji geri kazanım sistemleri (D = kısmi / R = toplam)
